600LB Dişli Flanş

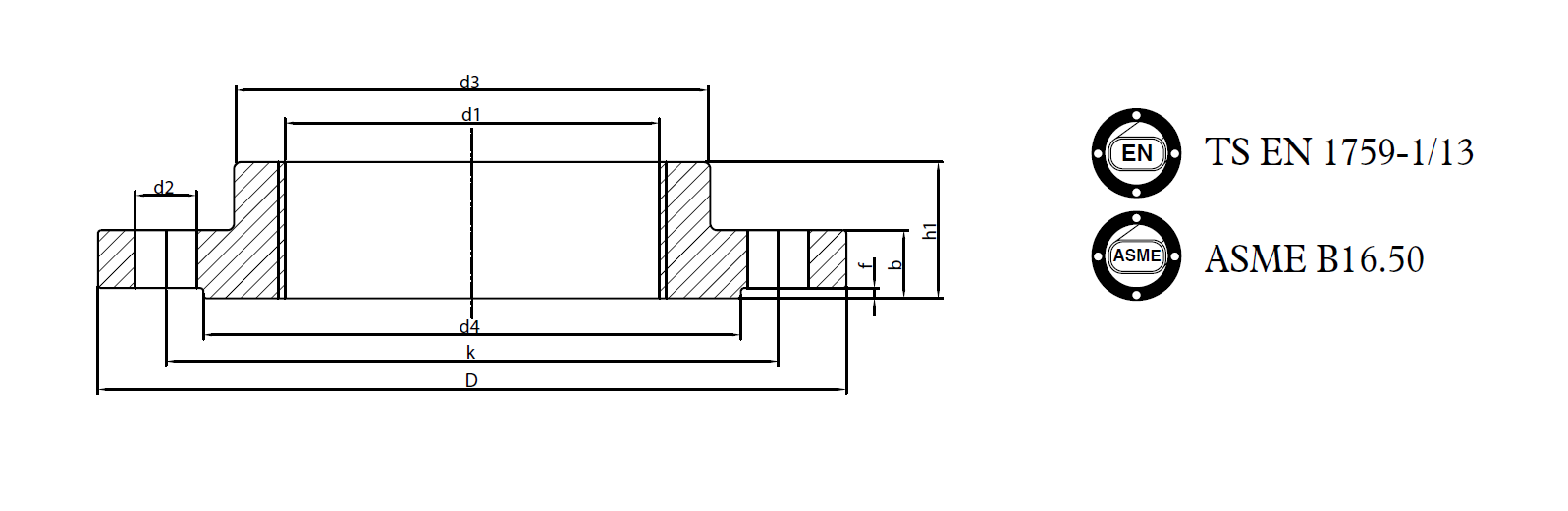

Ebat / Size Flanş Ölçüleri / Flange Dimensions Boyun
Neck
Fatura
Raised Face
Cıvata / Bolt Ağırlık / Weight
d1 Diş
Thread
k D b h1 d3 d4 f d2 n kg/ad
kg/ pcs
DN15 19 R 1/2” 66,7 95 14,3 22,2 38,1 34,9 6,4 15,9 4 0,50
DN20 24 R 3/4” 82,5 118 15,9 25,4 47,6 42,9 6,4 19 4 0,90
DN25 30,5 R 1” 88,9 124 17,5 27 54 50,8 6,4 19 4 1,13
DN32 39,5 R 11/4” 98,4 133 20,6 28,6 63,5 63,5 6,4 19 4 1,60
DN40 45,5 R 11/2” 114,3 156 22,2 31,7 69,8 73 6,4 22,2 4 2,40
DN50 57,4 R 2” 127 165 25,4 36,5 84,1 92,1 6,4 19 8 3,20
DN65 72,5 R 21/2” 149,2 191 28,6 41,3 100 104,8 6,4 22,2 8 4,71
DN80 85,5 R 3” 168,3 210 31,7 46 117,5 127 6,4 22,2 8 6,46
DN100 110,5 R 4” 215,9 273 38,1 54 152,4 157,2 6,4 25,4 8 5,00
DN125 135,5 R 5” 266,7 330 44,4 60,3 188,9 185,7 6,4 28,6 8 11,3
DN150 161 R 6” 292,1 356 47,6 66,7 222,2 215,9 6,4 28,6 12 19,9
