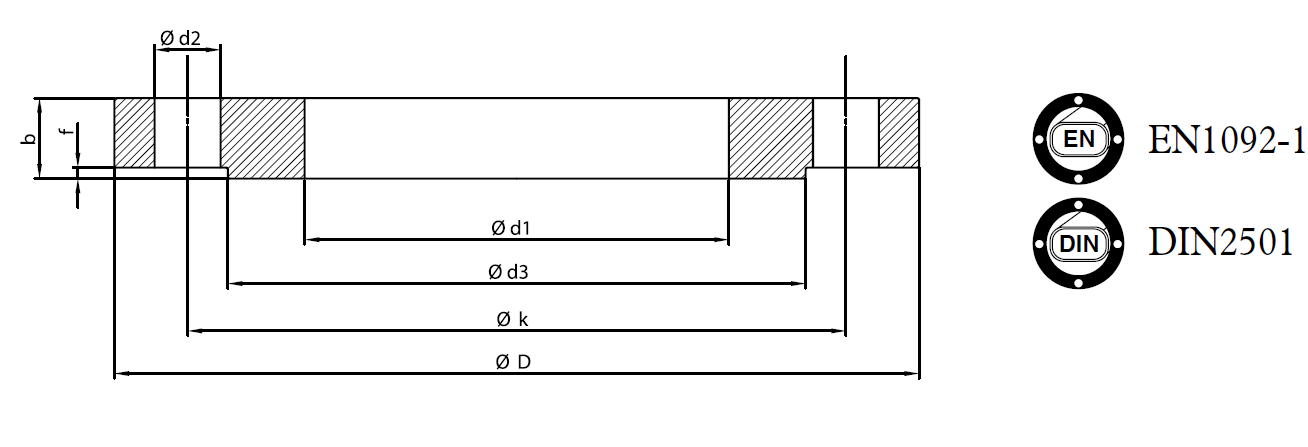

Pn100 Düz Flanş

Ebat Size	*Boru Çapı / Pipe Dia*	*Flanş Ölçüleri / Flange Dimensions*							*Cıvata Ölçüsü / Bolt Dimensions*			*Ağırlık / Weight*
		d1	D	k	b		d3	f	d2	*Cıvata Çap / Bolt Dia*	n	EN 1092-1 kg/ad kg/ pcs	DIN 2501 kg/ad kg/ pcs
					*EN 1092-1*	*DIN 2501*
DN15	21,3	22	105	75	20	20	45	2	14	M12	4	1,10	1,10
DN20	26,9	27,6	130	90	22	22	58	2	18	M16	4	1,86	1,86
DN25	33,7	34,4	140	100	24	24	68	2	18	M16	4	2,37	2,37
DN32	42,4	43,1	155	110	24	24	78	3	22	M20	4	2,70	2,70
DN40	48,3	49	170	125	26	26	88	3	22	M20	4	3,58	3,58
DN50	60,3	61,1	195	145	28	28	102	3	26	M24	4	5,00	5,00
DN65	76,1	77,1	220	170	30	30	122	3	26	M24	8	6,34	6,34
DN80	88,9	90,3	230	180	34	32	138	3	26	M24	8	7,73	7,24
DN100	114,3	115,9	265	210	36	36	162	3	30	M27	8	10,33	10,3
DN125	139,7	141,6	315	250	42	40	188	3	33	M30	8	17,24	16,4
DN150	168,3	170,5	355	290	48	44	218	3	33	M30	12	23,63	21,6
DN200	219,1	221,5	430	360	60	52	285	3	36	M33	12	42,90	37,0
DN250	273,0	276,2	505	430	72	60	345	3	39	M36	12	69,12	57,2
DN300	323,9	327,6	585	500	84	68	410	4	42	M39	16	103,52	83,1
DN350	355,6	359,7	655	560	95	74	465	4	48	M45	16	149,69	115,6
