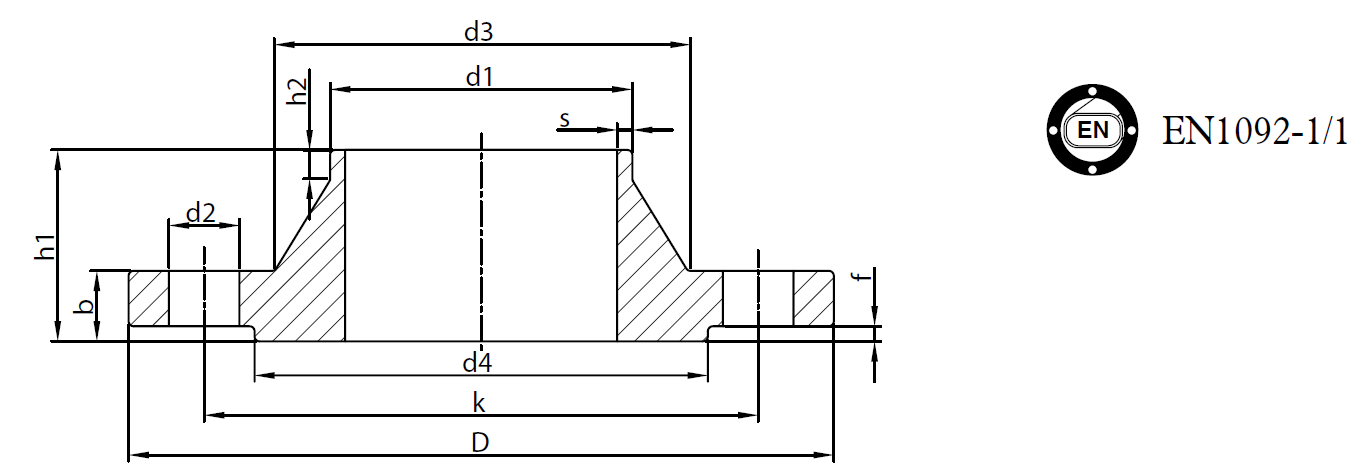

Pn6 Kaynak Boyunlu Flanş (EN1092-1/11)

Ebat / Size	Flanş Ölçüleri / Flange Dimensions					Boyun / Neck				Fatura Raised Face		Cıvata / Bolt			Ağırlık / Weight
	d1	k	D	b	h1	d3	s	r	h2	d4	f	d2	m	n	kg/ad kg/ pcs
DN15	21,3	55	80	12	30	30	2	4	6	40	2	11	M10	4	0,40
DN20	26,9	65	90	14	32	38	2,3	4	6	50	2	11	M10	4	0,62
DN25	33,7	75	100	14	35	42	2,6	4	6	60	2	11	M10	4	0,76
DN32	42,4	90	120	14	35	55	2,6	6	6	70	2	14	M12	4	1,08
DN40	48,3	100	130	14	38	62	2,6	6	7	80	3	14	M12	4	1,23
DN50	60,3	110	140	14	38	74	2,9	6	8	90	3	14	M12	4	1,41
DN65	76,1	130	160	14	38	88	2,9	6	9	110	3	14	M12	4	1,75
DN80	88,9	150	190	16	42	102	3,2	8	10	128	3	18	M16	4	2,80
DN100	114,3	170	210	16	45	130	3,6	8	10	148	3	18	M16	4	3,33
DN125	139,7	200	240	18	48	155	4	8	10	178	3	18	M16	8	4,57
DN150	168,3	225	265	18	48	184	4,5	10	12	202	3	18	M16	8	5,25
DN200	219,1	280	320	20	55	236	6,3	10	15	258	3	18	M16	8	8,4
DN250	273,0	335	375	22	60	290	6,3	12	15	312	3	18	M16	12	11,3
DN300	323,9	395	440	22	62	342	7,1	12	15	365	4	22	M20	12	14,8
DN350	355,6	445	490	22	62	385	7,1	12	15	415	4	22	M20	12	19,6
DN400	406,4	495	540	22	65	438	7,1	12	15	465	4	22	M20	16	22,5
DN450	457	550	595	22	65	492	7,1	12	15	520	4	22	M20	16	26,3
DN500	508	600	645	24	68	538	7,1	12	15	570	4	22	M20	20	30,2
DN600	610	705	755	30	70	640	7,1	12	16	670	5	26	M24	20	42,8
DN700	711	810	860	30	76	740	8	12	16	775	5	26	M24	24	53,0
DN800	813	920	975	30	76	842	8	12	16	880	5	30	M27	24	63,7
DN900	914	1020	1075	34	78	942	8	12	16	980	5	30	M27	24	78,3
DN1000	1016	1120	1175	38	82	1045	8	16	16	1080	5	30	M27	28	94,4
DN1100	1116	1240	1305	40	95	1146	8	16	20	1200	5	30	M33	28	132
DN1200	1220	1340	1405	42	104	1248	8,8	16	20	1295	5	33	M30	32	149
DN1300	1320	1450	1520	50	110	1350	9	16	20	1405	5	36	M33	32	200
DN1400	1420	1560	1630	56	114	1452	8,8	16	20	1510	5	36	M33	36	246
DN1500	1524	1660	1730	60	115	1554	9	16	20	1615	5	36	M33	36	275
DN1600	1620	1760	1830	63	119	1655	10	16	20	1710	5	36	M33	40	317
DN1800	1820	1970	2045	69	133	1855	11	16	20	1920	5	39	M36	44	419
DN2000	2020	2180	2265	74	146	2058	12,7	16	25	2125	5	42	M39	48	551
