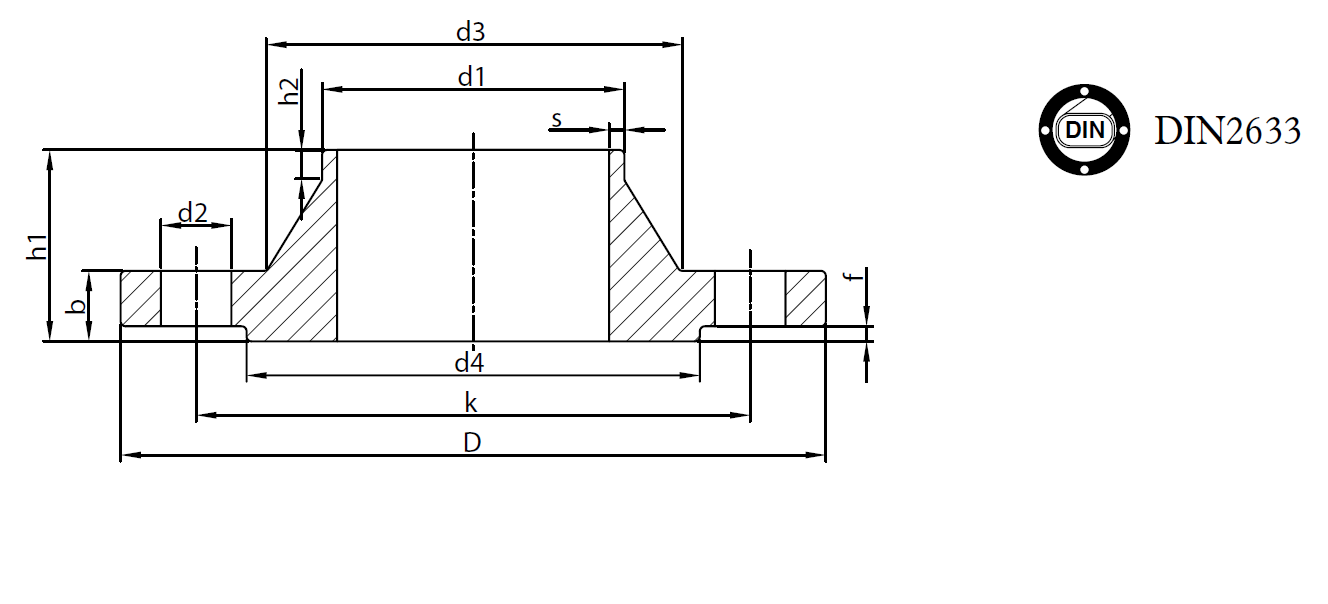

Pn16 Kaynak Boyunlu Flanş (DIN2633)

Ebat / Size	Flanş Ölçüleri / Flange Dimensions					Boyun / Neck				Fatura Raised Face		Cıvata / Bolt			Ağırlık / Weight
	d1	k	D	b	h1	d3	s	r	h2	d4	f	d2	m	n	kg/ad kg/ pcs
DN15	21,3	65	95	14	35	32	2	4	6	45	2	14	M12	4	0,67
DN20	26,9	75	105	16	38	40	2,3	4	6	58	2	14	M12	4	0,97
DN25	33,7	85	115	16	38	45	2,6	4	6	68	2	14	M12	4	1,15
DN32	42,4	100	140	16	40	56	2,6	6	6	78	2	18	M16	4	1,68
DN40	48,3	110	150	16	42	64	2,6	6	7	88	3	18	M16	4	1,88
DN50	60,3	125	165	18	45	75	2,9	6	8	102	3	18	M16	4	2,53
DN65	76,1	145	185	18	45	90	2,9	6	10	122	3	18	M16	8	2,98
DN80	88,9	160	200	20	50	105	3,2	8	10	138	3	18	M16	8	3,92
DN100	114,3	180	220	20	52	131	3,6	8	12	158	3	18	M16	8	4,56
DN125	139,7	210	250	22	55	156	4	8	12	188	3	18	M16	8	6,25
DN150	168,3	240	285	22	55	184	4,5	10	12	212	3	22	M20	8	7,61
DN200	219,1	295	340	24	62	235	5,9	10	16	268	3	22	M20	12	11,2
DN250	273,0	355	405	26	70	292	6,3	12	16	320	3	26	M24	12	16,4
DN300	323,9	410	460	28	78	344	7,1	12	16	378	4	26	M24	12	21,9
DN350	355,6	470	520	30	82	390	8	12	16	438	4	26	M24	16	32,7
DN400	406,4	525	580	32	85	445	8	12	16	490	4	30	M27	16	40,9
DN450	457	585	640	32	88	496	8	12	16	550	4	30	M27	20	48
DN500	508	650	715	34	90	548	8	12	16	610	4	33	M30	20	61,7
DN600	610	770	840	36	95	652	8,8	12	18	725	5	36	M33	20	85,5
DN700	711	840	910	36	100	755	8,8	12	18	795	5	36	M33	24	87,5
DN800	813	950	1025	38	105	855	10	12	20	900	5	39	M36	24	111,6
DN900	914	1050	1125	40	110	955	10	12	20	1000	5	39	M36	28	129,7
DN1000	1016	1170	1255	42	120	1058	10	16	22	1115	5	42	M39	28	169,6
DN1100	1116	1270	1355	44	125	1160	10	16	26	1218	5	43	M40	32	194,1
DN1200	1220	1390	1485	48	130	1262	12,5	16	30	1330	5	48	M45	32	253,7
DN1300	1320	1490	1585	50	138	1364	14,2	16	30	1438	5	48	M45	36	295,5
DN1400	1420	1590	1685	52	145	1465	14,2	16	30	1530	5	48	M45	36	332,7
DN1500	1524	1710	1820	54	154	1566	16	16	35	1640	5	56	M52	40	403,8
DN1600	1620	1820	1930	58	160	1668	16	16	35	1750	5	56	M52	40	482,6
DN1800	1820	2020	2130	62	170	1870	17,5	16	35	1950	5	56	M52	44	590,1
DN2000	2020	2230	2345	66	180	2072	20	16	40	2150	5	62	M58	48	732,6
